Dirksen Sierbeton 용 레일이 필요없는 조향 콘크리트 블록 기계

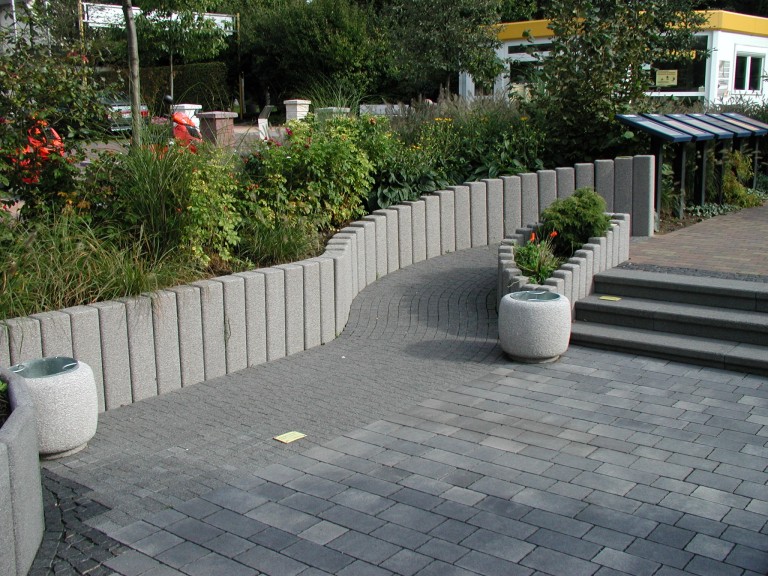

Dirksen Sierbeton은 총 3 개의 콘크리트 블록 기계를 운영하며 조경뿐만 아니라 집 및 정원 건설 작업을위한 다양한 제품을 포함합니다. 이 제품 포트폴리오는 특별한 틈새 제품을 통해 맞춤형 디자인까지 표준 제품을 다룹니다.

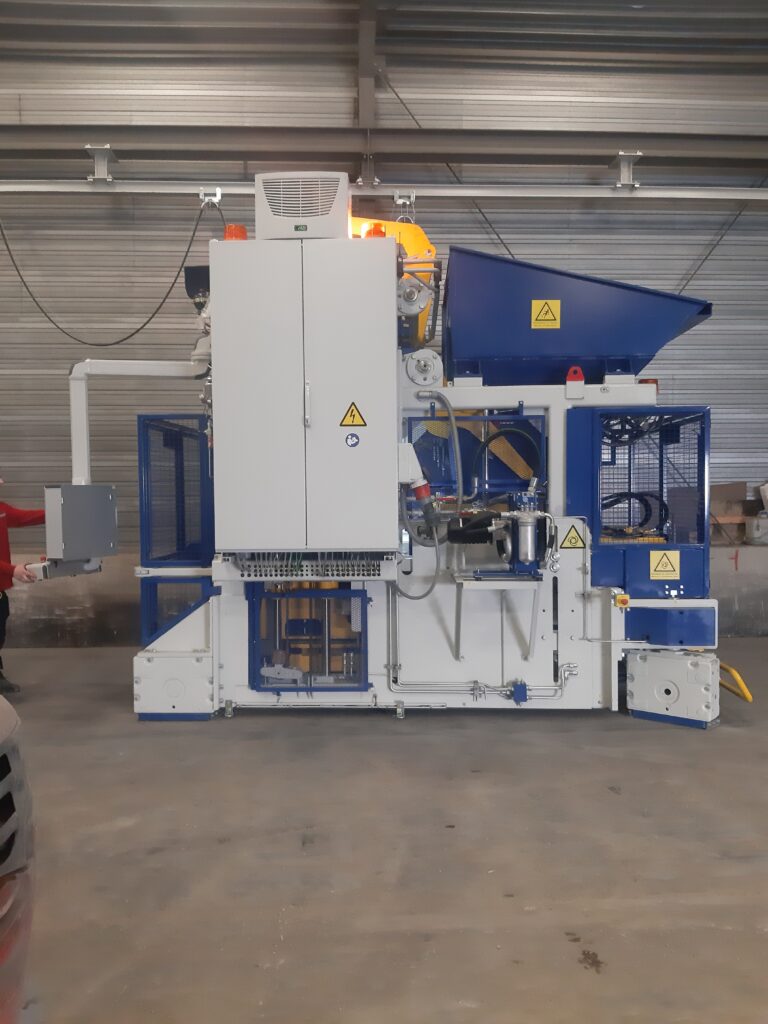

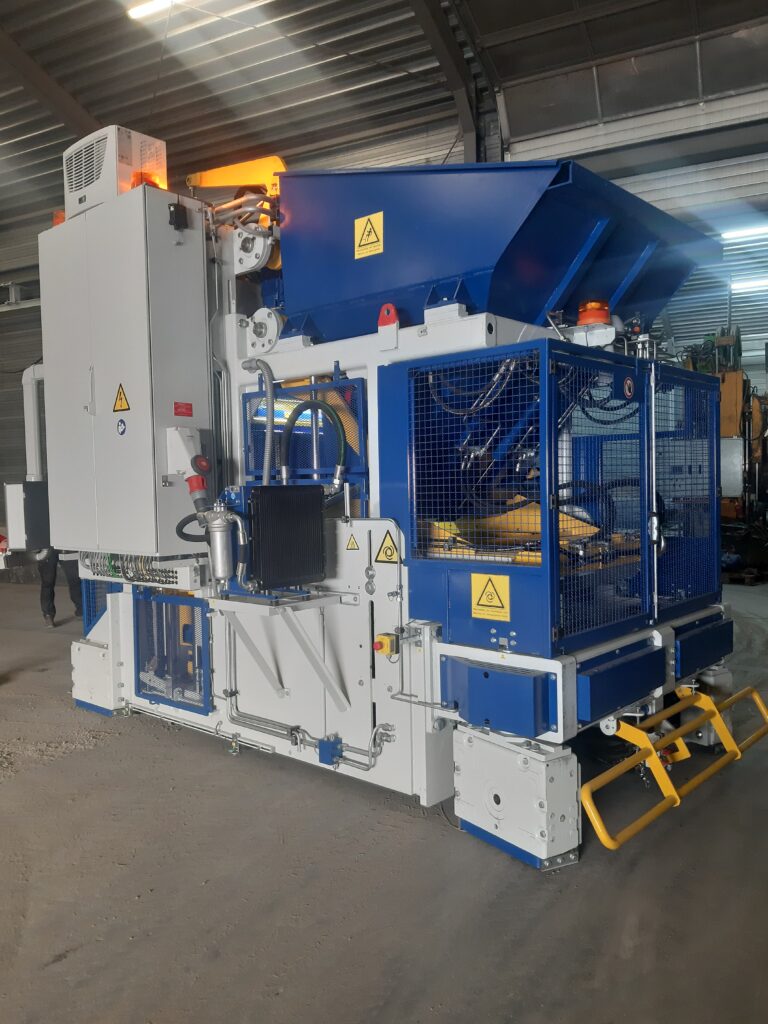

갱신 투자 과정에서 그들의 기계 중 하나는 매우 다양한 생산 능력을 갖춘 여행 Zenith 940 S & C 콘크리트 블록 기계로 대체되었습니다. 이 여행기의 일반 버전은 레일에서 실행됩니다. 기존 인프라를 유지하고 고가의 수정 작업을 절약하기 위해 레일과 독립적으로 실행되는 버전이 필요했습니다.

Zenith의 엔지니어들은 도전에 이르렀으며 레일에서 작동하지 않는 최초의 조향식 Zenith 940 S & C를 성공적으로 설계했습니다. 큰 베어링 하중을 고려하여, 새 기계를 설계하는 데있어 가장 큰 과제는 드라이브 장치로 스티어링 시스템을 설계하는 것이 었습니다. 스티어링 및 드라이브 장치에는 비례 제어 기능이있는 Rexroth 비례 밸브가 장착되어 있습니다. 이에 추가 된이 기계에는 Danfoss의 고성능 드라이브 모터가 있습니다.

이 기계는 동기화없이 유압 단일 휠 드라이브를 보유하고 있지만 추가 브레이크 대신 브레이크가 장착되어 있습니다.

기계를 정확하게 조정할 수 있도록 Zenith의 추가 맞춤형 기능이 사용됩니다. 내부 휠에는 +-45 도의 더 큰 조향 여유가 장착되었습니다. 이를 통해 매우 좁은 공간에서도 기계를 조종 할 수 있습니다.

이전의 스틸 롤러는 이용 될 수 없었기 때문에, 도전에는 엄청난 하중을 견딜 수있는 적절한 휠 설계도 포함되었습니다. 이 경우, 직경이 확대 된 특수 Vulkollan 휠이 사용되었습니다. 이것들은 땅을 손상시키지 않으며 동시에 6 톤 이상의 막대한 하중에 대처할 수 있습니다.

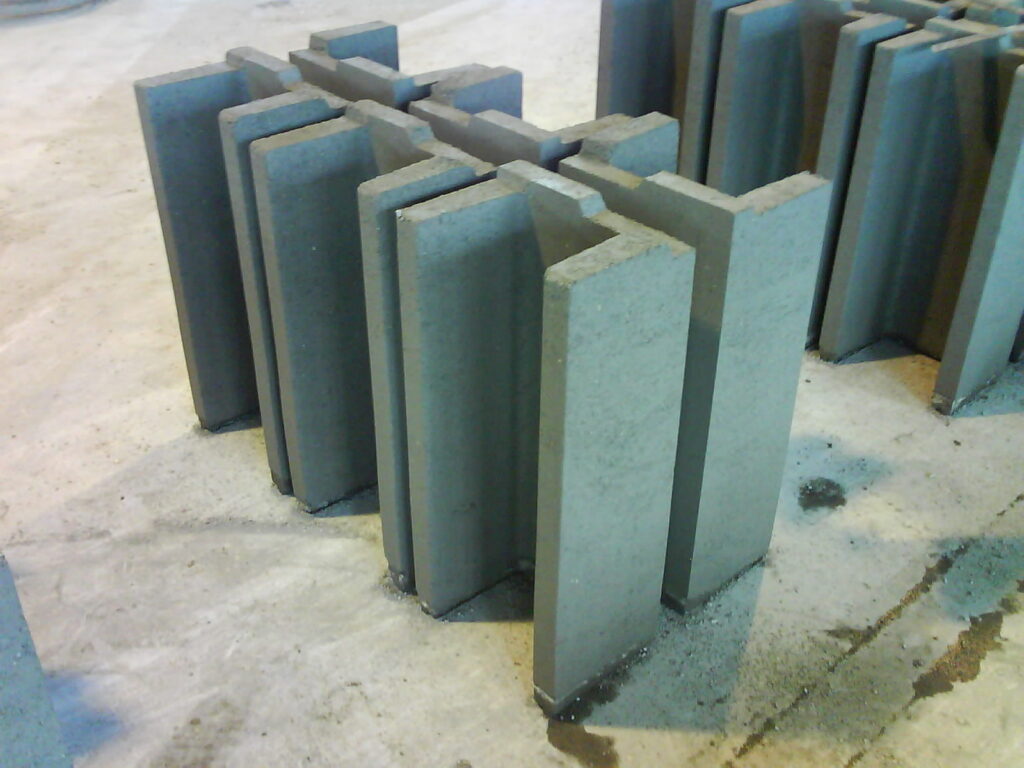

새로 설계된이 버전의 Zenith 940 S & C는 높이가 1,000mm까지 40mm에서 단일 제품 층을 제조하는 데 사용될 수 있습니다.

콘크리트는 콘크리트 사일로가있는 지게차를 통해 Dirksen Sierbeton의 기계에 공급됩니다. 또는 브리지 공급 장치를 사용하여 완전 자동화 된 콘크리트 공급도 가능합니다.
콘크리트를 수동으로 설치하기 위해 프로그램에 대한 수정이 다음 단계로 계획됩니다. 최대의 산업 안전을 보장하기 위해 가벼운 커튼이 사용됩니다.

벽 거리 측정 기능을 갖춘 레이저 기술은 기계가 가이더 레일 없이도 궤도에 남아 있도록합니다. 이미 생산 된 블록까지의 거리는 초음파로 측정하고 그 중 하나를 손상시키는 것을 배제합니다.

새로 개발 된 기계는 철도에서 실행되지 않기 때문에 철도의 상당한 투자 비용으로 절약 할 수 있습니다. 철도 조립 작업은 기계를 한 트랙에서 다음 트랙으로 전송하기위한 전송 캐리지와 마찬가지로 제거됩니다.

추가 80mm의 맞춤형 너비는 기존 금형을 다시 활용할 수 있음을 의미합니다.

레일이없는 기계를 결정하는 데 중요한 요소 중 하나는 수정 작업을 제거하는 것이 었습니다. 프로덕션 홀은 이미 서 있었고 기존 인프라는 비공식적으로 재사용 될 수 있습니다.

고객은 특히 생산량이 새로운 것과 함께 두 배가되었다는 사실에 깊은 인상을 받았습니다.천정 기계이전과 비교하여.
