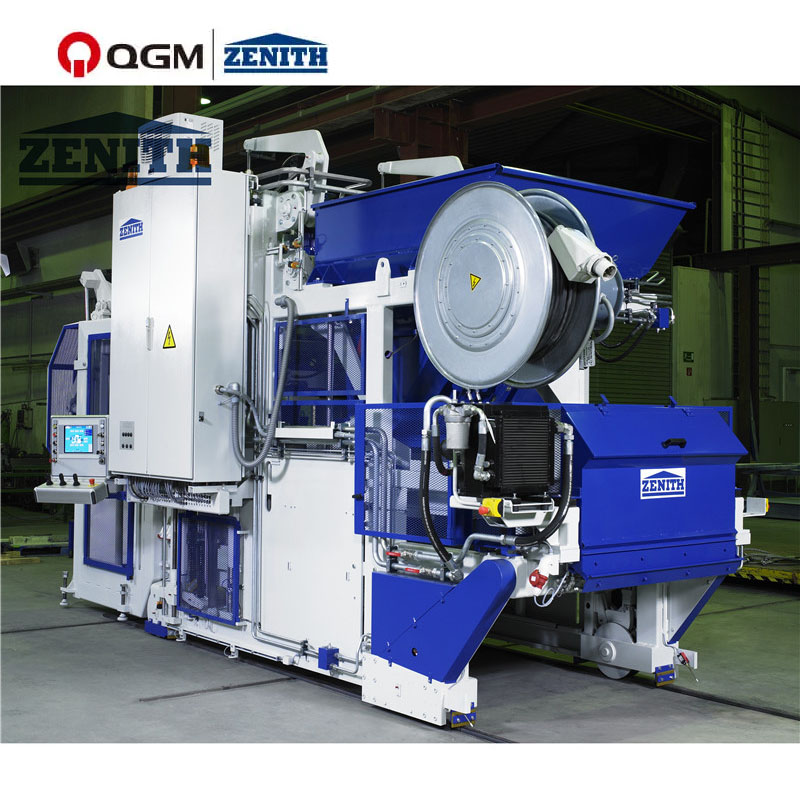

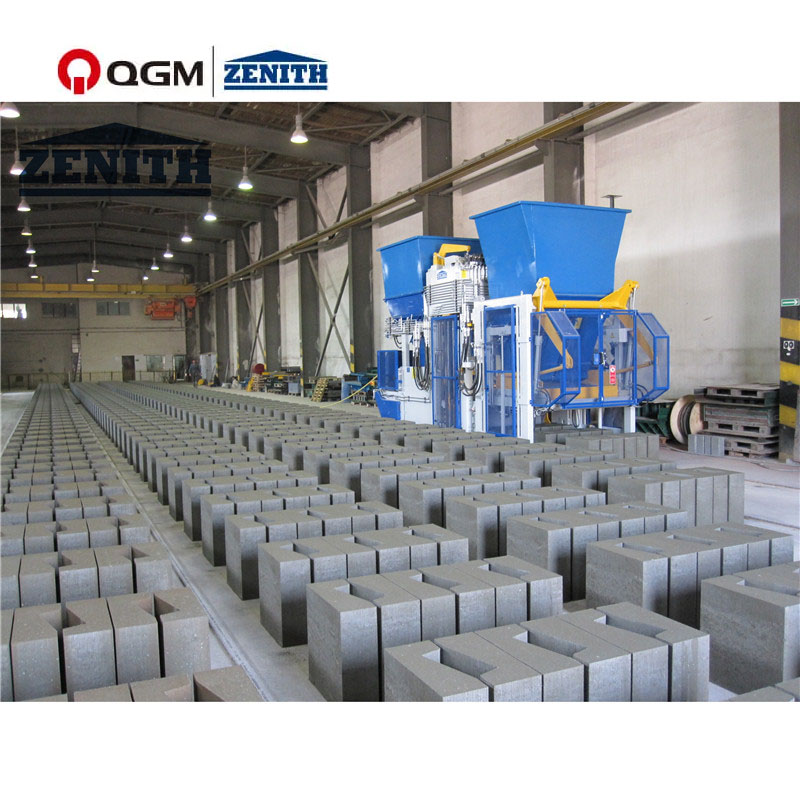

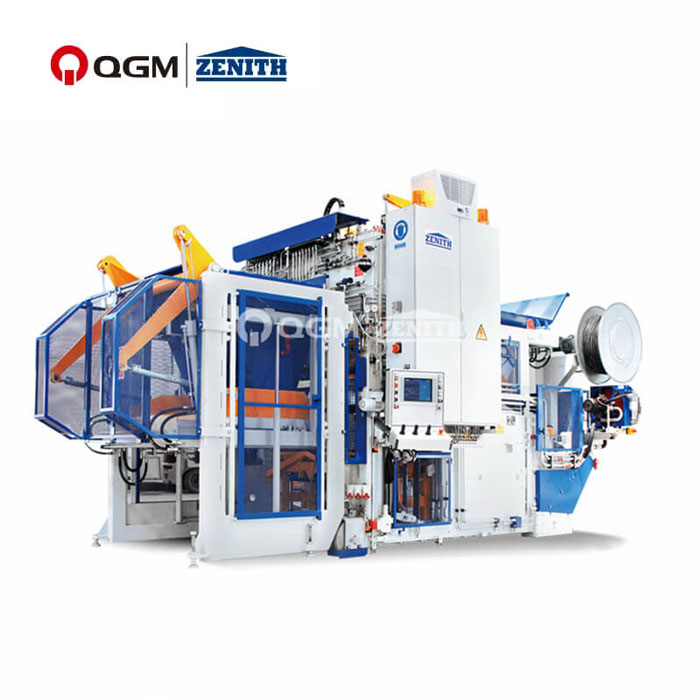

모바일 누워 벽돌 기계는 벽돌을 만드는 기계입니다. 작동이 쉽고 소규모 벽돌 공장에 적합합니다. 작업현장의 변경에 따라 움직입니다. 이 장비에는 팔레트가 필요하지 않습니다. 벽돌 기계가 이동함에 따라 압축된 벽돌이 현장에 배치되므로 팔레트 비용이 많이 절약되지만 현장 면적이 충분히 커야 합니다. Mobile Laying Brick Machine은 인간-기계 대화, 완전 자동 작동, 무작위 신호 분석, 자동 결함 진단 및 다양한 매개변수 설정을 실현할 수 있는 고급 PLC 지능형 제어 시스템을 채택합니다. 이 기계는 간단하고 컴팩트한 구조, 쉬운 작동, 쉬운 유지 관리, 낮은 전력 소비 및 높은 출력이라는 장점을 가지고 있습니다.
제품영상

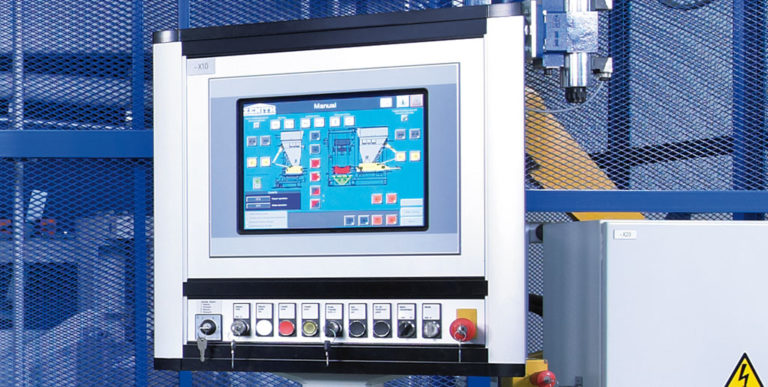

그만큼설명이 필요 없는 메뉴 방식의 터치 패널기계 작동을 매우 쉽게 만듭니다. 다양한 금형 유형 및 생산 프로그램에 대한 생산 매개변수는 잘 정렬된 메뉴 마스크를 사용하여 입력되고 저장됩니다. 내부 신호 처리에는 빠른 Siemens SPS가 사용됩니다.

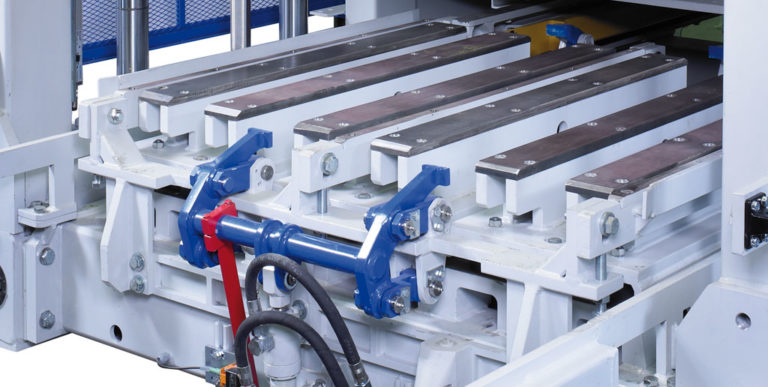

체인과 레버 샤프트를 통한 움직임의 동기화로 지원되는 대형 기둥과 가이드 베어링은금형과 탬퍼 헤드의 안전하고 정확한 가이드. 리니어 엔코더를 통한 디지털 경로 측정이 옵션으로 제공됩니다.

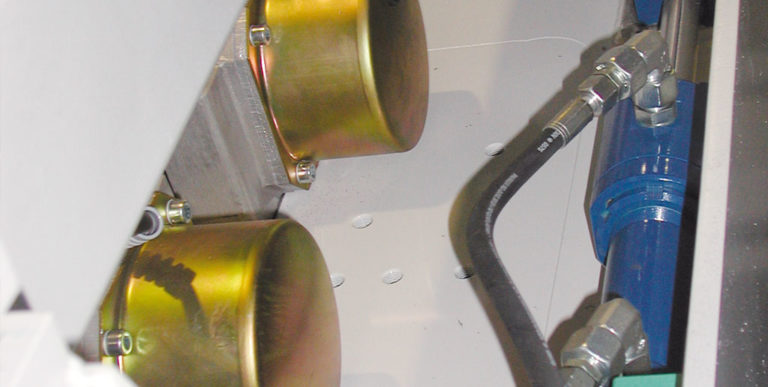

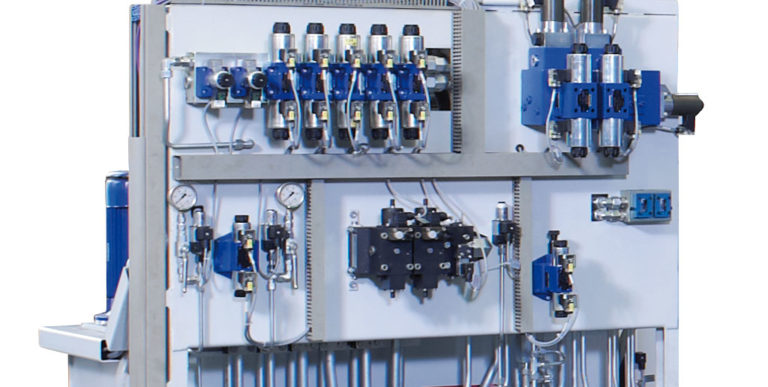

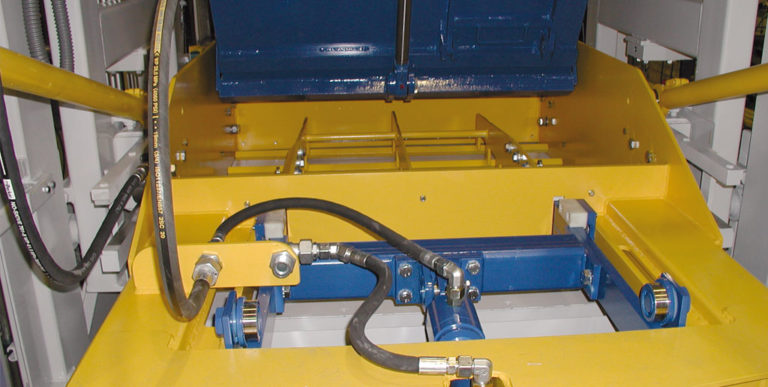

기계의 주요 움직임(진동 테이블의 이동, 금형 및 탬퍼 헤드 리프트, 피드 드로어의 이동)은 다음과 같이 구동됩니다.유압 실린더, ZENITH에서 개발했으며 비례 밸브를 통해 활성화됩니다. 하강 속도를 제어하여 탈형 중에 제품을 내려놓을 수 있습니다.

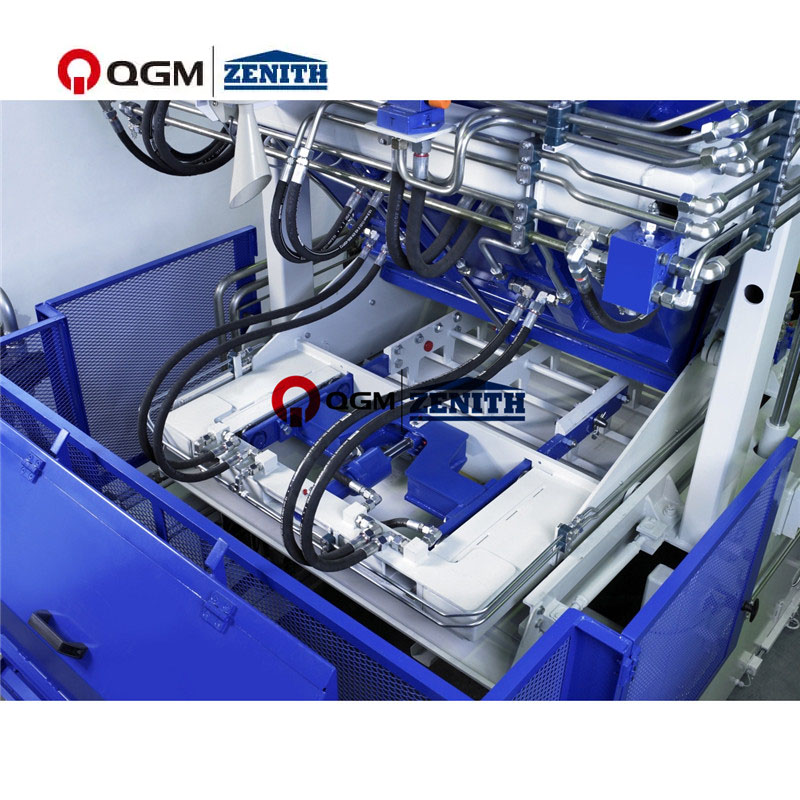

메인 탬퍼 헤드에는유압식 퀵 체인지 장치빠른 금형 교환을 위해. 충전 방향에 대해 십자형으로 생산된 연석의 경우 공급 서랍 브러시를 사용하여 탬퍼 헤드 검을 쉽게 청소할 수 있도록 기계에 회전 탬퍼 헤드 장치를 선택적으로 장착할 수 있습니다.
기계의 용량을 늘리려면 다음을 장착할 수 있습니다.옵션 "Speed & Comfort" 패키지. 이 패키지에는 더 높은 성능의 제어 장치 및 유압 장치, 모든 주요 이동 축을 위한 디지털 경로 측정 시스템, 탬퍼 헤드 신속 변경 장치 및 유압으로 작동되는 격자가 있는 후면 콘크리트 공급 서랍이 포함되어 있습니다.
페이스 믹스 장치 없이 작업할 경우 기계에 다음을 장착할 수 있습니다.폴리스티렌 코어 삽입 장치단열 블록 생산 또는회전 브러시블록 표면을 청소하는 데 사용됩니다.
기술 데이터
| 특징 | |
| 모재 호퍼 | 1,200L |
| 모재 피드박스 | 2,000L |
| 안료 호퍼 | 800L |
| 안료 공급 상자 | 2,000L |
| 로더의 최대 공급 높이 | 2,800mm |
| 성형 사이즈 | |
| 최대 성형 길이 | 1,240mm |
| 최대 성형 폭(진동 테이블에서 생산) | 1,000mm |
| 최대 성형폭(지상생산) | 1,240mm |
| 제품 높이 | |
| 다층 생산 | |
| 최소 제품 높이(팔레트에서 생산) | 50mm |
| 최대 제품 높이 | 250mm |
| 최대 적재 높이(팔레트+단층 제품 높이) | 640mm |
| 팔레트에서 낮은 수준의 생산 | |
| 최대 제품 높이 | 600mm |
| 현장에서 낮은 수준의 생산 | |
| 최대 제품 높이 | 650mm |
| 현장 생산 | |
| 최대 제품 높이 | 1,000mm |
| 최소 제품 높이 | 250mm |
| 기계 중량 | |
| 곰팡이 및 색소 장치 없이 | 11.7T |
| 안료 장치 | 1.7T |
| 기계 크기 | |
| 총길이(안료장치 제외) | 4,400mm |
| 전체 길이(안료 장치 포함) | 6,380mm |
| 최대 총 높이 | 3,700mm |
| 최소 총 높이(운송 높이) | 3,240mm |
| 전체 너비(제어판 포함) | 2,540mm |
| 진동 시스템 | |
| 진동 테이블의 최대 흥미로운 힘 | 80KN |
| 최고 진동의 Min.exciting 힘 | 40KN |
| 에너지 소비 | |
| 최대 진동 테이블 수 기준 | 42KW |
생산능력
| 블록 유형 | 치수(mm) | 영화 | 수량/주기 | 사이클 시간 | 생산능력 (8시간당) |
| 중공 블록 | 400*200*200 |
|
12 | 40대 | 8,640개 |
| 직사각형 포장재 | 200*100*60 |
|
54 | 38초 | 817m2 |
| 직사각형 포장재 (페이스믹스 제외) | 200*100*60 |
|
54 | 36초 | 864m2 |
| UNI 포장 기계 | 225*112.5*60-80 |
|
40 | 38초 | 757m2 |
| 커스톤 | 150*1000*300 |
|
4 | 46초 | 2,504개 |
