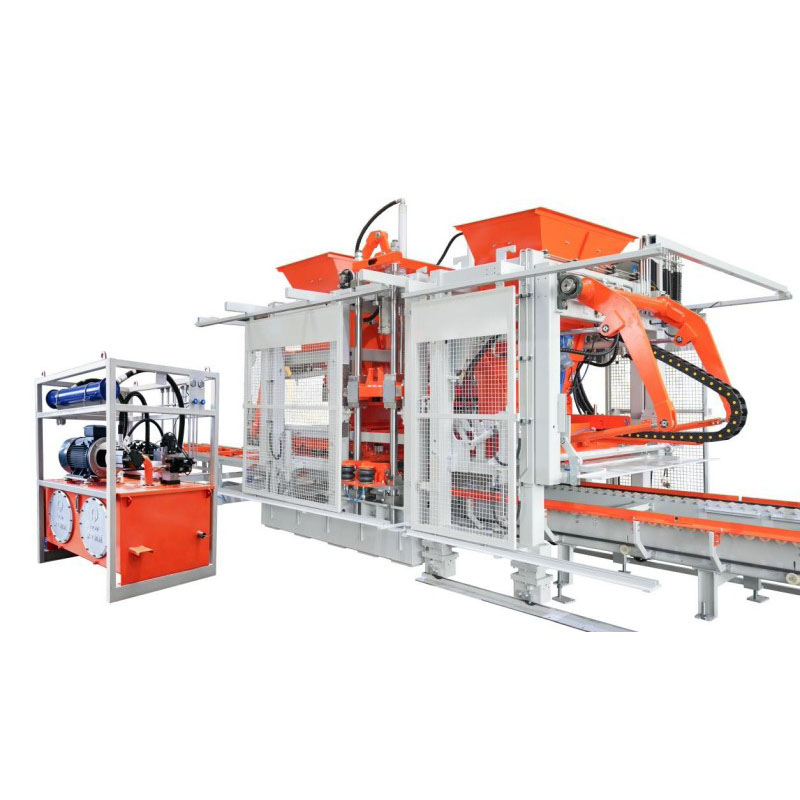

QGM T12 콘크리트 블록 제작 기계는 독일의 첨단 기술 플랫폼을 기반으로 개발되고 현대적인 스마트 제조 기술로 강화된 고성능 자동 블록 제작 시스템입니다. 현대 콘크리트 제품 제조를 위해 설계된 T12는 높은 생산 효율성, 안정적인 작동, 고급 자동화 및 정밀한 성형 제어를 결합하여 안정적이고 유연하며 일관된 블록 생산을 지원합니다.
T12는 또한 재료 특성, 혼합 설계 및 적용 가능한 생산 표준에 따라 다양한 재활용 재료 및 광물 기반 산업 부산물을 처리하도록 설계되었습니다. 적합한 공급원료에는 금속 고형 폐기물, 건설 및 철거 폐기물, 광산 잔재물, 철강 슬래그, 석탄 맥석, 비산회, 슬러지 및 모래 세척 슬러리가 포함될 수 있습니다. 이러한 재료 적응성을 통해 제조업체는 다양한 범위의 콘크리트 제품을 생산하면서 현지에서 사용 가능한 2차 원자재의 사용을 모색할 수 있습니다.
다양한 금형 구성을 통해 T12 블록 제조 기계는 콘크리트 블록, 콘크리트 연석, 석재 모양의 프리캐스트 콘크리트 제품, 포장 블록, 투과성 포장재 및 기타 콘크리트 제품을 생산할 수 있습니다. 이 기계는 도시 기반 시설, 도시 도로 건설, 스폰지 도시 프로젝트, 조경 및 기타 토목 공학 프로젝트를 포함한 응용 분야에 적합합니다.
자동화된 생산, 유연한 제품 구성 및 재활용 재료 활용을 결합한 QGM T12는 보다 지속 가능한 콘크리트 제품 제조를 지원하면서 콘크리트 생산 효율성, 제품 유연성 및 자원 활용을 향상시키려는 제조업체에 실용적인 솔루션을 제공합니다.

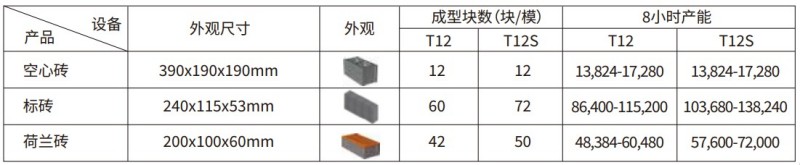

기술 사양
기계 모델
T12 표준 모델
T12S 확장 버전
표준 팔레트 크기
1400×900mm / 1400×870mm
1400×1150mm
최대. 성형영역
1250×820mm
1100×1050mm
제품 높이 범위
40 - 500mm
40 – 300mm / 40 – 500mm
사이클 시간
15~25초
15~25초
주요 진동 유형
테이블 진동
테이블 진동
제어 시스템
지멘스
지멘스

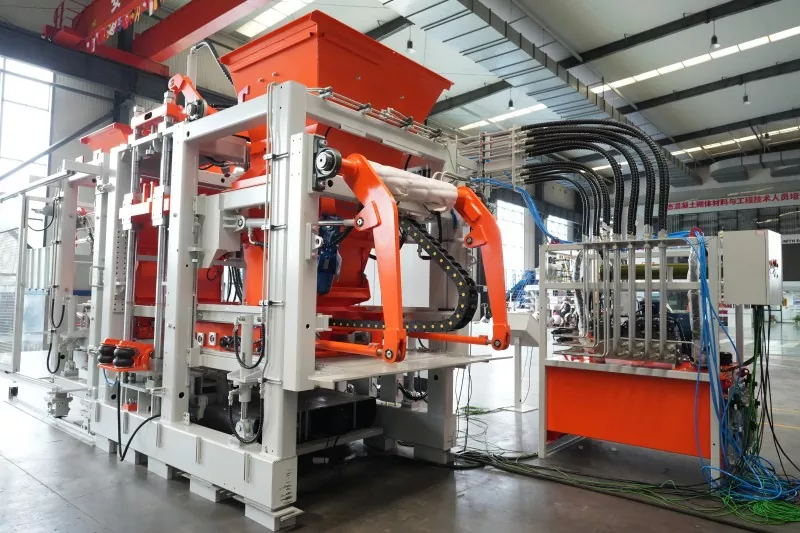

T10
표준 팔레트 치수(mm): 1200×950 / 1200×870
주요 진동 모드: 테이블 진동
완제품 높이(mm): 40~300 / 40~500
제어 시스템: 시멘스
성형주기(들): 15-25
최대. 성형면적(mm) : 1100×820
기술적 장점

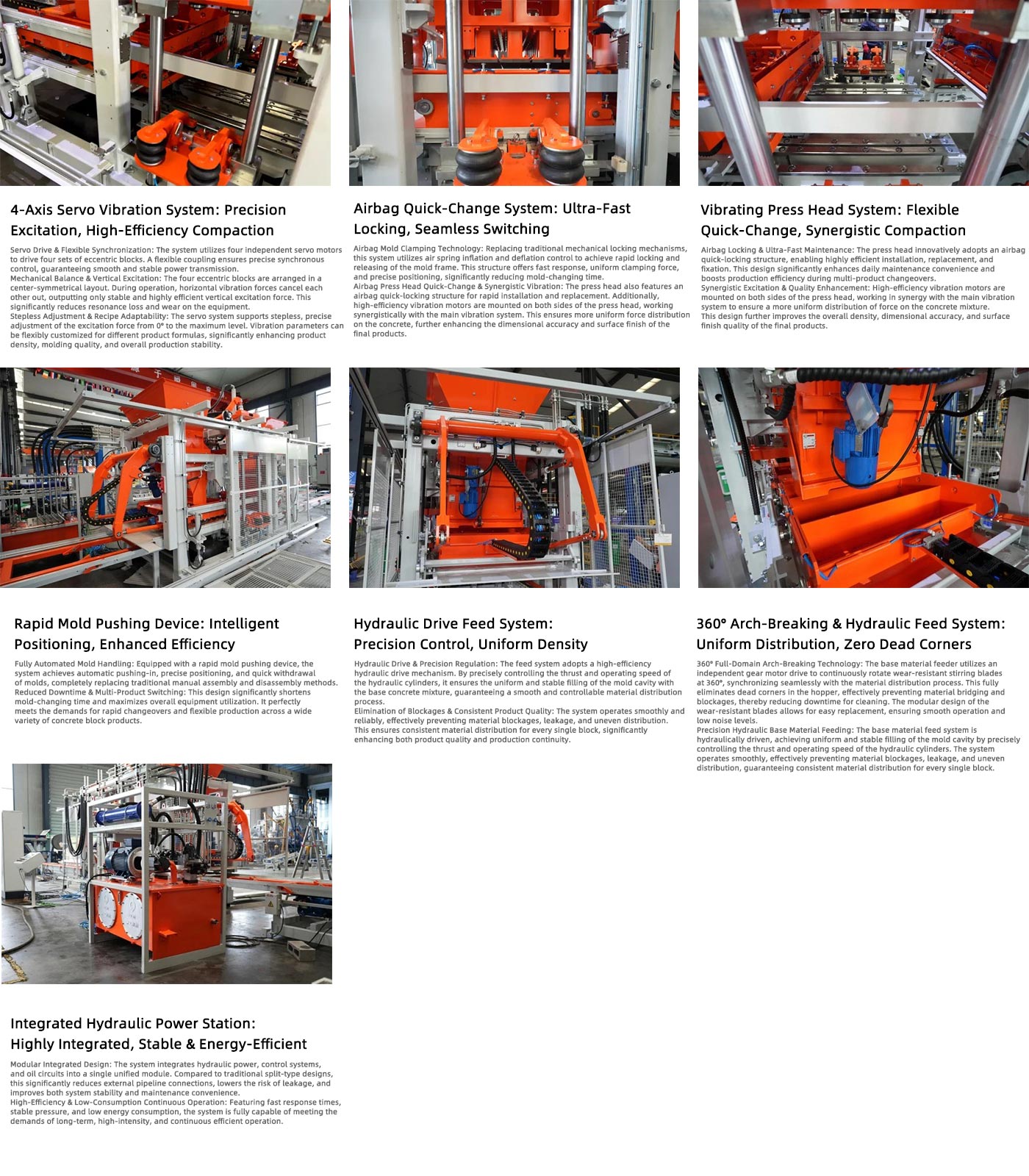

1. 4축 서보 진동 시스템: 일관된 콘크리트 블록 형성을 위한 정밀한 가진
4축 서보 진동 시스템은 정밀한 가진 제어, 효율적인 재료 압축 및 일관된 성형 성능을 제공하도록 설계된 기계의 핵심 기술입니다. 4개의 서보 구동 편심 샤프트를 독립적으로 제어함으로써 시스템은 다양한 콘크리트 제품 및 혼합 설계에 따라 진동 매개변수를 정확하게 조정할 수 있습니다. 서보 드라이브 및 유연한 동기화: 이 시스템은 4개의 독립적인 서보 모터를 사용하여 4개의 편심 블록 세트를 구동합니다. 유연한 커플링은 정확한 동력 전달을 유지하면서 4개의 드라이브 장치를 동기화하여 성형 사이클 전반에 걸쳐 반응성 있는 진동 제어와 안정적인 시스템 작동을 가능하게 합니다. 수직 여기를 위한 대칭 기계 설계: 4개의 편심 블록이 중앙 대칭 구성으로 배열됩니다. 작동 중에 진동력의 수평 성분은 서로 균형을 이루며 결과적인 여기력은 금형을 향해 수직으로 향하게 됩니다. 이러한 기계적 배열은 진동 효율을 향상시키고, 불필요한 진동 손실을 줄이며, 장비에 가해지는 기계적 스트레스를 최소화하는 데 도움이 됩니다. 다양한 콘크리트 제품에 대한 무단계 진동 조정: 서보 구동 시스템을 사용하면 진동 매개변수를 무단계로 조정할 수 있으므로 여기력을 다양한 제품 유형, 혼합 설계 및 성형 요구 사항에 정확하게 맞출 수 있습니다. 각 생산 레시피에 대한 진동 진폭과 가진 특성을 최적화함으로써 시스템은 재료 압축, 제품 밀도, 치수 일관성 및 성형 품질을 향상시키는 데 도움이 됩니다. 이러한 수준의 진동 제어는 콘크리트 제품 제조업체에 중공 블록, 단단한 블록, 포장 블록, 연석, 투과성 포장재 및 기타 프리캐스트 콘크리트 제품을 생산할 때 더 큰 유연성을 제공하는 동시에 안정적이고 반복 가능한 생산 성능을 지원합니다.
2. 에어백 퀵 체인지 시스템: 효율적인 전환을 위한 빠른 금형 클램핑
에어백 퀵 체인지 시스템은 기존의 기계식 금형 잠금 메커니즘을 공압식 에어백 기술로 대체하여 보다 빠른 금형 클램핑, 해제 및 위치 지정을 가능하게 합니다. 이 시스템은 다양한 콘크리트 제품 간 전환 시 금형 전환 시간을 줄이고 생산 유연성을 향상시키도록 설계되었습니다. 빠르고 일관된 잠금을 위한 에어백 몰드 클램핑: 에어백 시스템의 팽창 및 수축을 제어하여 몰드 프레임을 고정하고 해제합니다. 이 설계는 신속한 반응, 일관된 조임력, 정확한 금형 위치 지정을 제공하여 생산 중 안정적인 금형 고정을 유지하면서 금형 전환 절차를 단축하는 데 도움이 됩니다. 보조 진동 기능이 있는 에어백 퀵 체인지 프레스 헤드: 프레스 헤드에는 에어백 퀵 잠금 메커니즘도 장착되어 있어 제품 교체 및 일상적인 유지 관리 중에 더 빠르게 설치, 제거 및 교체할 수 있습니다. 고효율 진동 모터는 프레스 헤드 양쪽에 장착되어 주 진동 시스템과 조화롭게 작동합니다. 이러한 추가적인 자극은 콘크리트 혼합물 내의 힘 분포를 개선하여 보다 균일한 압축을 지원하고 일관된 제품 밀도, 치수 정확도 및 표면 품질에 기여합니다.
3.진동 프레스 헤드 시스템: 일관된 다짐을 위한 보조 진동
진동 프레스 헤드 시스템은 신속한 프레스 헤드 교체와 보조 진동을 결합하여 콘크리트 다짐과 제품 일관성을 향상시킵니다. 이는 서로 다른 콘크리트 제품을 자주 전환하는 생산 라인에 특히 유용합니다. 더 빠른 프레스 헤드 교체를 위한 에어백 퀵 잠금: 프레스 헤드는 효율적인 설치, 고정 및 제거를 위해 에어백 퀵 잠금 구조를 사용합니다. 프레스 헤드 전환 프로세스를 단순화함으로써 시스템은 일상적인 유지 관리를 더 쉽게 만들고 다양한 제품 금형 간 전환 시 가동 중지 시간을 줄이는 데 도움이 됩니다. 제품 품질 향상을 위한 보조 진동: 프레스 헤드 양쪽에 설치된 고효율 진동 모터가 주 진동 시스템과 연동하여 작동합니다. 추가 진동은 콘크리트 혼합물 전체에 자극을 보다 균일하게 분산시켜 균일한 압축, 일관된 밀도, 치수 정확도 및 표면 마감을 지원합니다. 이러한 조정된 진동 접근 방식은 치수 및 표면 품질 요구 사항이 까다로운 콘크리트 제품을 생산할 때 특히 유용합니다.
4.신속한 금형 추진 장치: 더 빠른 전환을 위한 자동화된 금형 처리
신속한 금형 추진 장치는 금형 삽입, 위치 지정 및 철수를 포함한 주요 금형 처리 작업을 자동화합니다. 수동 금형 처리의 필요성을 줄임으로써 시스템은 금형 전환을 간소화하고 전반적인 장비 활용도를 향상시키는 데 도움이 됩니다. 자동화된 금형 처리 및 정확한 위치 지정: 시스템은 전환 프로세스 전반에 걸쳐 정확한 위치를 유지하면서 자동으로 금형을 제 위치로 밀고 생산 후 빼냅니다. 이는 수동 개입을 줄이고 금형 설치의 반복성을 향상시킵니다. 다중 제품 생산을 위한 전환 시간 단축: 금형 처리 속도가 빨라지면 서로 다른 제품 간의 가동 중지 시간이 단축되고 보다 효율적인 다중 제품 콘크리트 생산이 지원됩니다. 중공 블록, 고체 블록, 포장 블록, 연석, 투과성 포장재 및 기타 콘크리트 제품을 생산하는 제조업체의 경우 이 시스템은 생산 일정에 있어 더 큰 유연성을 제공합니다.
5. 유압 구동 공급 시스템: 균일한 콘크리트 제품을 위한 정확한 재료 공급
유압 구동 공급 시스템은 기본 콘크리트 혼합물을 금형 캐비티에 제어되고 일관되게 공급하도록 설계되었습니다. 유압 실린더 추력과 이동 속도를 정밀하게 제어하면 공급 공정 중 재료 분배를 최적화하는 데 도움이 됩니다. 제어된 재료 분배를 위한 유압 드라이브: 유압 실린더는 재료 분배 시스템의 이동과 공급 속도를 조절하여 콘크리트 혼합물이 금형 캐비티에 고르게 전달되도록 돕습니다. 이 제어된 공급 프로세스는 다양한 금형 구성에 걸쳐 안정적인 충전과 일관된 재료 분배를 지원합니다. 안정적인 제품 품질을 위한 일관된 공급: 안정적인 재료 공급은 재료 막힘, 누출 및 고르지 못한 충전과 관련된 문제를 줄이는 데 도움이 됩니다. 보다 일관된 재료 분포는 균일한 제품 밀도와 치수 일관성에 기여하는 동시에 지속적이고 안정적인 블록 생산을 지원합니다.
6. 360° 아치 브레이킹 및 유압 공급 시스템: 일관된 자재 흐름 및 균일한 충전
360° 아치 파괴 및 유압 공급 시스템은 콘크리트 블록 생산 중에 지속적인 자재 흐름과 일관된 충전을 유지하도록 설계되었습니다. 독립적인 아치 파괴 메커니즘과 정밀 유압 공급을 결합하여 재료 브리징을 줄이고 금형 충진의 균일성을 향상시킵니다. 지속적인 재료 흐름을 위한 360° 아치 브레이킹: 기본 재료 공급 장치는 독립 기어 모터를 사용하여 360° 작업 범위를 통해 내마모성 혼합 블레이드를 지속적으로 회전시킵니다. 이러한 활성 물질 교반은 호퍼 내부의 물질 브리징 및 축적을 방지하여 막힘 위험을 줄이고 청소 관련 가동 중지 시간을 최소화하는 데 도움이 됩니다. 모듈식 내마모성 블레이드 설계는 구성 요소 교체 및 일상적인 유지 관리를 단순화하여 안정적인 장기 작동을 지원합니다. 균일한 금형 충진을 위한 정밀 유압식 공급: 유압식 모재 공급 시스템은 실린더 추력과 작동 속도를 정밀하게 제어하여 콘크리트 혼합물을 금형 캐비티에 안정적이고 일관되게 공급합니다. 자재 분포를 개선하고 막힘, 자재 누출 및 고르지 못한 충진을 줄임으로써 시스템은 생산 주기 전반에 걸쳐 일관된 자재 상태를 유지하여 안정적인 제품 품질과 생산 연속성에 기여합니다.
7. 통합 유압 동력 장치: 안정적이고 효율적인 작동을 위한 컴팩트한 디자인
통합 유압 동력 장치는 유압 발전, 제어 구성 요소 및 오일 회로를 컴팩트하고 통합된 시스템으로 결합합니다. 이 통합 아키텍처는 광범위한 외부 유압 배관의 필요성을 줄이고 시스템 유지 관리를 단순화합니다. 향상된 시스템 신뢰성을 위한 통합 유압 설계: 기존 분할 유압 구성과 비교하여 통합 설계는 외부 유압 연결 수를 줄여 잠재적인 누출 지점을 최소화하고 검사 및 유지 관리를 단순화합니다. 또한 컴팩트한 배열로 인해 주요 유압 구성요소에 더 쉽게 접근할 수 있어 보다 효율적인 정기 서비스 및 시스템 문제 해결이 지원됩니다. 효율적인 에너지 사용으로 안정적인 유압 성능: 유압 시스템은 연속 생산 중에 빠른 응답, 안정적인 압력 제어 및 효율적인 동력 전달을 제공하도록 설계되었습니다. 이러한 특성은 제조업체가 안정적인 성형 성능을 유지하고 전반적인 에너지 소비를 관리하는 데 도움이 되는 동시에 장기간의 고강도 작업을 지원합니다.
