침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계
  • 침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계
  • 침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계

침투성 콘크리트 포장 기계를 만드는 잔디 포장 기계

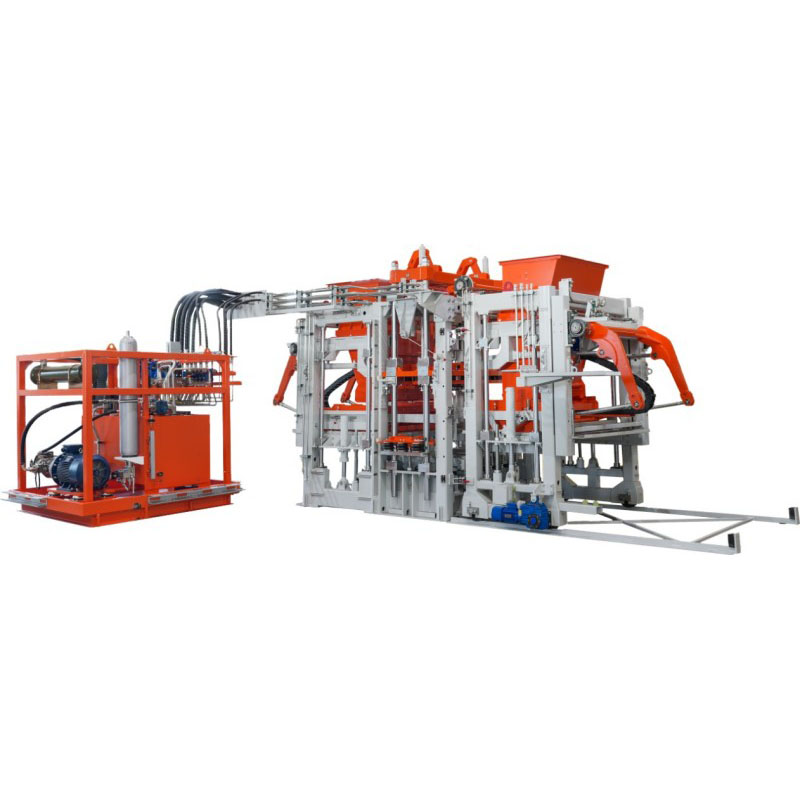

QGM T9 콘크리트 블록 제작 기계는 QGM의 검증된 콘크리트 제품 ​​제조 기술과 독일의 고급 엔지니어링 전문 지식 및 지능형 제어 기술을 결합합니다. 안정적이고 효율적인 콘크리트 제품 ​​생산을 위해 설계된 T9는 컴팩트한 기계 설계, 안정적인 작동, 사용자 친화적인 제어 및 비용 효율적인 성능을 갖추고 있어 중대형 콘크리트 제품 ​​제조업체는 물론 새로운 생산 프로젝트를 위한 실용적인 솔루션입니다.
평가: 5.0
(평가 횟수: 1)

T9 블록 제조 기계는 원료 특성, 혼합 설계 및 적용 가능한 생산 표준에 따라 적절한 재활용 재료 및 광물 기반 산업 부산물의 활용을 지원하도록 설계되었습니다. 현지 자재 조건에 따라 잠재적인 공급원료에는 비산재, 석탄 맥석, 철강 슬래그, 광산 및 산업 광미, 가공된 건설 및 철거 폐기물이 포함될 수 있습니다.

유연한 금형 구성을 갖춘 QGM T9는 콘크리트 블록, 포장 블록, 경사 보호 블록, 잔디 포장재 및 기타 프리캐스트 콘크리트 제품을 포함한 다양한 콘크리트 제품을 생산할 수 있습니다. 이러한 제품은 스폰지 도시 프로젝트, 공원 및 공공 광장, 주거 공동체, 도시 기반 시설 및 기타 도시 건설 응용 분야에 사용할 수 있습니다.

QGM T9는 자동화된 콘크리트 블록 생산, 유연한 제품 구성 및 재활용 재료 활용을 결합하여 제조업체에 생산 효율성을 개선하고 제품 제공을 확장하며 보다 지속 가능한 콘크리트 블록 제조 및 친환경 건축 자재 생산을 지원하기 위한 다양한 솔루션을 제공합니다.

기술 사양

제품 외부 치수 성형 블록 수(블록/금형) 8시간 생산능력
중공 벽돌 390*190*190mm 9 10,368-12,960
표준 벽돌 240*115*53mm 50 72,000-96,000
네덜란드 벽돌 200*100*60mm 36 41,472-51,840
기계 모델 T9
표준 팔레트 크기 1350×700mm
최대. 성형영역 1300×650mm
제품 높이 범위 50 - 500mm
사이클 시간 15~25초
주요 진동 유형 테이블 진동
제어 시스템 지멘스

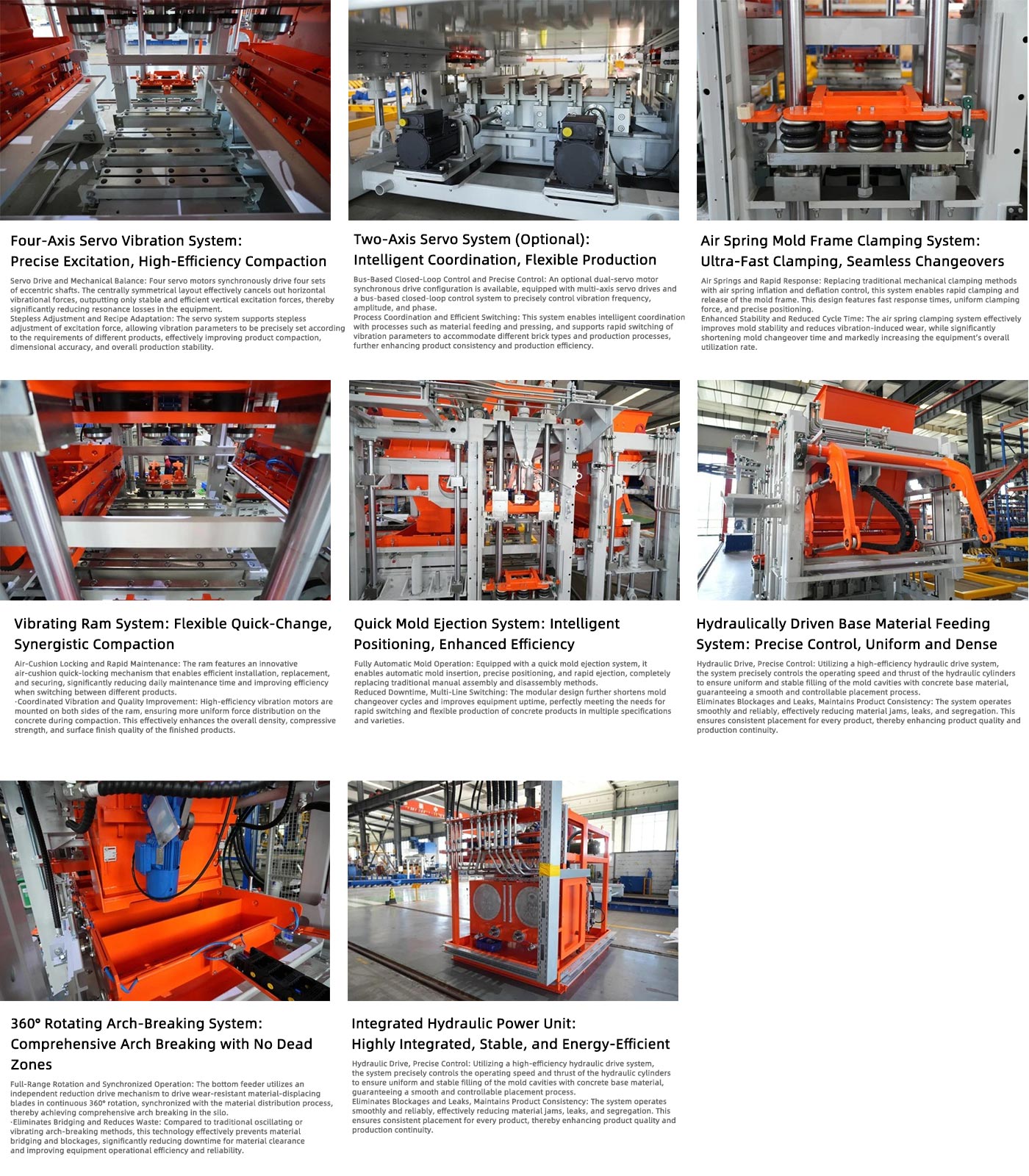

기술적 장점

1. 4축 서보 진동 시스템: 고정밀 진동 제어

4축 서보 진동 시스템은 고정밀 진동 제어 및 효율적인 콘크리트 다짐을 위해 설계된 기계에 사용 가능한 진동 구성 옵션 중 하나입니다.
서보 드라이브 및 균형 진동: 4개의 독립적인 서보 모터가 4세트의 편심 샤프트를 동시에 구동합니다. 편심은 중앙 대칭 구성으로 배열되어 수평 진동 구성요소의 균형을 맞추고 1차 가진력이 금형을 향해 수직으로 향하게 합니다. 이 균형 잡힌 설계는 안정적인 진동 성능을 지원하는 동시에 불필요한 진동 손실과 기계적 응력을 줄이는 데 도움이 됩니다.
다양한 혼합 설계를 위한 무단계 진동 조정: 서보 시스템을 사용하면 여기력을 무단계로 조정할 수 있으므로 진동 매개변수를 다양한 콘크리트 제품 ​​및 혼합 설계에 정확하게 일치시킬 수 있습니다. 이는 재료 압축, 제품 밀도, 치수 일관성 및 성형 안정성을 최적화하는 데 도움이 됩니다.

2. 옵션인 2축 서보 진동 시스템: 유연한 진동 제어

2축 서보 진동 시스템은 4축 서보 진동 시스템을 선택하지 않은 고객이 사용할 수 있는 대체 진동 구성입니다. 다양한 콘크리트 제품 ​​제조 요구 사항에 맞는 비용 효율적인 구성을 제공하는 동시에 주요 진동 매개변수를 정확하고 유연하게 제어할 수 있습니다.
폐쇄 루프 제어 기능이 있는 2축 서보 드라이브: 이 시스템은 다축 서보 드라이브 및 버스 기반 폐쇄 루프 제어 시스템과 결합된 두 개의 동기화된 서보 모터를 사용합니다. 이를 통해 다양한 제품 및 프로세스 요구 사항에 따라 주파수, 진폭 및 위상을 포함한 주요 진동 매개변수를 정밀하게 제어할 수 있습니다.
다중 제품 생산을 위한 유연한 매개변수 조정: 2축 서보 시스템을 사용하면 다양한 콘크리트 제품 ​​및 혼합 설계에 맞게 진동 매개변수를 신속하게 조정할 수 있습니다. 이러한 유연성은 다양한 생산 요구 사항에 걸쳐 일관된 압축 및 성형 품질을 지원하는 동시에 제조업체에 대체 서보 진동 솔루션을 제공합니다.

3. 에어 스프링 금형 프레임 클램핑 시스템: 효율적인 금형 전환을 위한 빠른 클램핑

공기 스프링 몰드 프레임 클램핑 시스템은 기존의 기계식 클램핑 메커니즘을 제어된 공압 공기 스프링으로 대체합니다. 이는 생산 중에 안정적인 금형 위치를 유지하면서 빠른 금형 프레임 클램핑 및 해제를 제공하도록 설계되었습니다.
빠르고 일관된 잠금을 위한 공기 스프링 클램핑: 공기 스프링의 팽창 및 수축을 제어하면 금형 프레임을 신속하게 클램핑하고 해제할 수 있습니다. 이 시스템은 빠른 반응, 일관된 조임력, 정확한 위치 지정을 제공하여 금형 설치 및 전환 절차를 단순화하는 데 도움이 됩니다.
안정적인 금형 고정 및 감소된 전환 시간: 공기 스프링 클램핑 구조는 진동 및 성형 작업 중에 안정적인 금형 위치를 유지하는 동시에 기존 잠금 메커니즘과 관련된 기계적 접촉 및 마모를 줄이는 데 도움이 됩니다. 더욱 빠른 클램핑과 해제는 금형 교체 시간과 생산 중단 시간을 단축하여 전반적인 장비 활용도를 향상시키는 데 도움이 됩니다.

4. 진동 램 시스템: 일관된 성형을 위한 빠른 전환 및 보조 진동

진동 램 시스템은 신속한 램 교체와 보조 진동을 결합하여 콘크리트 다짐 및 제품 일관성을 향상시킵니다.
효율적인 램 교체를 위한 에어 쿠션 빠른 잠금: 램은 설치, 고정 및 제거를 단순화하는 에어 쿠션 빠른 잠금 메커니즘을 갖추고 있습니다. 이 설계는 유지 관리 시간을 줄이는 데 도움이 되며 다양한 콘크리트 제품 ​​간에 전환할 때 더 빠른 장비 전환을 촉진합니다.
다짐 향상을 위한 보조 진동: 고효율 진동 모터가 램 양쪽에 설치되어 주 진동 시스템과 조화롭게 작동합니다. 보조 가진은 콘크리트 혼합물 전체에 진동을 보다 균일하게 분산시켜 균일한 압축, 제품 밀도, 치수 정확도, 압축 강도 및 표면 마감을 지원합니다.

5. 신속한 금형 교환 시스템: 가동 중단 시간 단축을 위한 자동화된 금형 처리

신속한 금형 교환 시스템은 금형 삽입, 위치 지정, 철수를 포함한 주요 금형 처리 작업을 자동화합니다. 금형 변경 중 수동 처리를 줄임으로써 시스템은 생산 유연성과 장비 가동 시간을 향상시키는 데 도움이 됩니다.
자동화된 금형 처리 및 정확한 위치 지정: 시스템은 자동으로 금형을 성형 위치로 이동하고 정확한 위치 지정을 수행하며 전환 중에 금형을 빼냅니다. 이는 수동 개입을 줄이고 반복 가능한 금형 설치를 보장하는 데 도움이 됩니다.
다중 제품 생산을 위한 더 빠른 전환: 모듈식 금형 처리 설계는 전환 주기를 단축하고 다양한 콘크리트 블록 및 포장 제품 사양에 걸쳐 유연한 생산을 지원합니다. 이를 통해 제조업체는 생산 중단 시간을 줄이면서 제품 간을 보다 효율적으로 전환할 수 있습니다.

6. 유압 모재 공급 시스템: 균일한 금형 충진을 위한 정밀한 공급

유압식 모재 공급 시스템은 콘크리트 혼합물을 금형 캐비티에 제어되고 일관되게 전달합니다. 정밀한 유압 제어는 공급 과정 전반에 걸쳐 안정적인 재료 분배를 유지하는 데 도움이 됩니다.
정밀한 재료 제어를 위한 유압 드라이브: 유압 실린더는 공급 속도와 추력을 정밀하게 제어하여 기본 콘크리트 혼합물로 금형 공간을 균일하게 채우는 데 도움을 줍니다. 제어된 재료 배치는 다양한 금형 구성에서 일관된 충전 조건을 지원합니다.
안정적인 제품 품질을 위한 일관된 공급: 이 시스템은 재료 걸림, 누출, 분리 및 고르지 못한 충전을 줄여 한 생산 주기에서 다음 생산 주기까지 일관된 재료 분배를 유지하도록 설계되었습니다. 안정적인 공급은 일관된 제품 밀도, 치수 정확도 및 생산 연속성에 기여합니다.

7. 360° 회전하는 아치 브레이킹 시스템: 지속적인 재료 흐름 및 브리징 감소

360° 회전하는 아치 파괴 시스템은 모재 호퍼에서 지속적인 자재 흐름을 유지하고 생산 중 자재 연결 및 막힘의 위험을 줄이도록 설계되었습니다.
연속 360° 재료 교반: 독립적인 감소 드라이브는 재료 분배 프로세스에 맞춰 연속 360° 작동 사이클을 통해 내마모성 재료 교체 블레이드를 회전시킵니다. 이러한 능동적인 교반은 재료 아치를 깨뜨리고 호퍼에서 공급 시스템까지 기본 재료의 보다 일관된 흐름을 유지하는 데 도움이 됩니다.
재료 브리징 및 생산 중단 시간 감소: 기존의 진동 또는 진동 아치 파괴 메커니즘과 비교하여 지속적인 회전 교반은 재료 브리징, 호퍼 막힘 및 재료 축적으로 인한 중단을 줄이는 데 도움이 됩니다. 이는 보다 안정적인 공급을 지원하고, 청소 관련 가동 중지 시간을 줄이며, 전반적인 생산 연속성을 향상시킵니다.

8. 통합 유압 동력 장치: 안정적이고 효율적인 작동을 위한 컴팩트한 아키텍처

통합 유압 동력 장치는 유압 동력 구성 요소, 제어 요소 및 유체 회로를 통합 모듈로 결합합니다. 이 컴팩트한 아키텍처는 외부 유압 연결을 줄이고 시스템 유지 관리를 단순화합니다.
향상된 유압 신뢰성을 위한 통합 설계: 기존 분할 유압 구성과 비교하여 통합 설계는 외부 배관 연결 수와 잠재적인 누출 지점을 줄입니다. 또한 주요 유압 구성요소에 대한 접근이 단순화되어 일상적인 검사 및 유지보수가 더욱 편리해집니다.
지속적인 생산을 위한 안정적인 유압 성능: 이 시스템은 지속적인 기계 작동 중에 빠른 유압 응답, 안정적인 압력 제어 및 효율적인 동력 전달을 제공하도록 설계되었습니다. 통합 구성은 장기간의 고강도 생산을 지원하는 동시에 유압 시스템 신뢰성을 향상시키고 에너지 소비를 관리하는 데 도움이 됩니다.

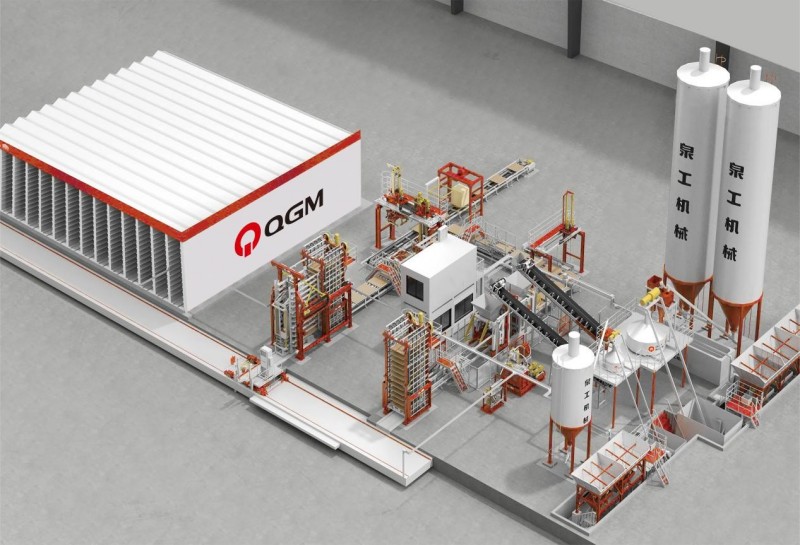

생산 라인 레이아웃

블록 샘플 및 애플리케이션 시나리오
