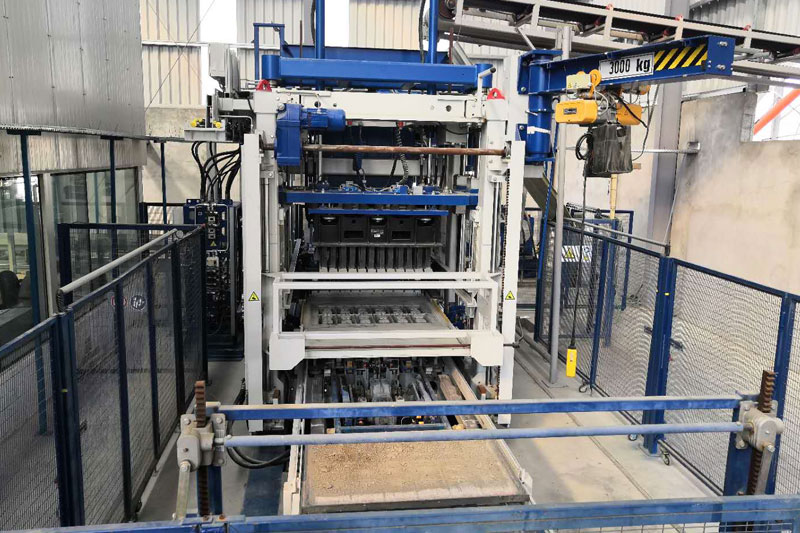

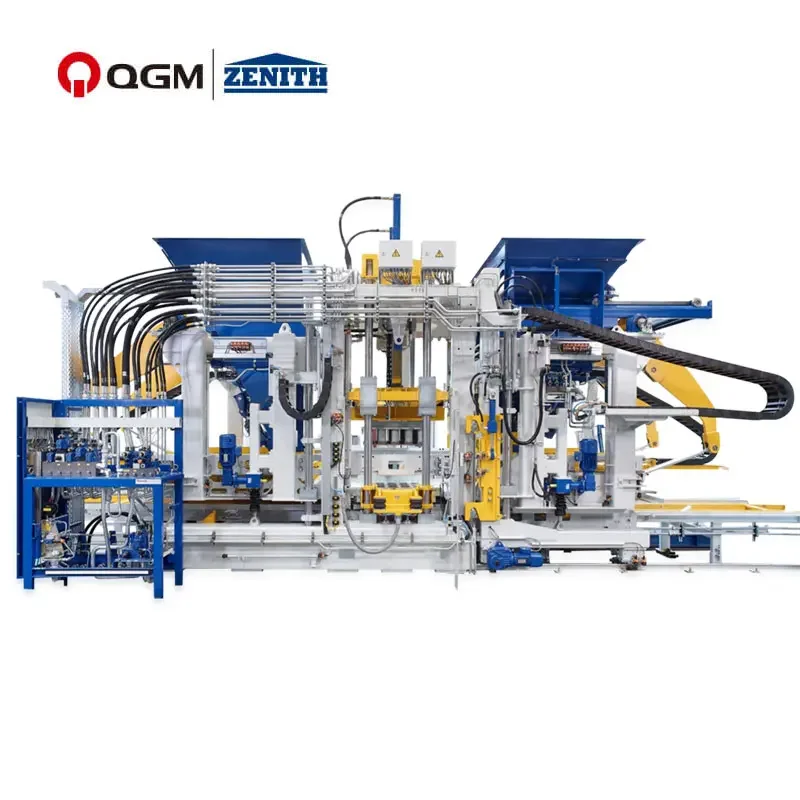

연동 벽돌 기계

세계 최고의 벽돌 기계 제조업체인 독일 Zenith는 100년 전통의 장인정신과 혁신적인 기술을 바탕으로 우수한 성능으로 고급 건축자재의 생산 표준을 재정의한 전자동 연동 벽돌 기계 Z1500을 출시했습니다.

문의 보내기

제품 설명

핵심 이점:

✔ 독일 정밀, 효율적이고 안정적인 고강도 강철 및 정밀 유압 시스템을 사용하여 장기간 보장 장비의 고강도 작동 및 고장률은 업계 평균보다 낮습니다.
✔ 완전 자동 지능형 제어 - PLC 지능형 프로그래밍 시스템, 벽돌 유형, 밀도의 원 클릭 조정 및 생산 능력을 갖추고 있어 일일 생산량 15,000~20,000개의 연동 벽돌을 쉽게 달성할 수 있습니다.
✔ 다기능 금형 설계 - 모듈형 금형 라이브러리로 빠른 교체 지원, 50개 이상의 연동 생산 가능 다양한 시나리오의 요구를 충족시키기 위해 투수 벽돌, 잔디 벽돌, 연석 등과 같은 벽돌 유형을 제공합니다.
✔ 에너지 절약 및 환경 보호-진동 최적화 기술을 갖춘 저에너지 소비 모터, 에너지 소비가 30% 감소하고 소음 제어가 EU 표준을 충족하며 친환경 생산이 더욱 지속 가능합니다.

적용 분야

1. 도시공학 및 도시재생
스펀지 도시 건설: 투수성 연동 벽돌은 배수 효율이 높고 도시 완화 효과가 뛰어납니다. 침수.
보도/광장 포장: 고강도 미끄럼 방지 표면, 아름답고 내구성이 뛰어나며 하중 지지력이 더 높습니다. ~보다 50톤.

2. 상업 및 주거환경
고급 부동산/빌라 면적: 벽돌 유형 및 색상을 맞춤화하여 조경 디자인의 질감을 향상시킵니다.
주차장/마당: 잔디 벽돌은 지지력과 지지력을 모두 고려하여 녹화율을 향상시킵니다. 생태학.

3. 산업 및 교통 인프라
항만/물류단지 : 초두꺼운 연동벽돌로 압력과 마모에 강하며, 잦은 무거운 차량의 롤링.

공항 활주로 보조 구역: 빠른 설치, 편리한 유지 관리 및 수명 주기 비용 절감.
4. 국제원조 및 지속가능발전사업
'일대일로' 인프라, 아프리카 주택 계획 등에 적용 가능, 신속한 배치, 현지화 생산, 그리고 운송 비용이 절감됩니다.

Zenith Z1500을 선택하는 이유는 무엇입니까?

독일 TÜV 인증, 품질은 전 세계적으로 인정됩니다.
24시간 원격 기술 지원 + 현지 서비스 팀이 걱정 없는 작동을 보장합니다.
높은 투자 수익률 - 6~12개월 내에 투자 회수가 가능하며 장기적으로 상당한 이점을 제공합니다.
독일의 기술로 세계를 위한 견고한 미래를 건설하세요!
지금 Zenith 전문가와 상담하여 독점적인 솔루션을 얻으십시오!

제품특징

이 연동 벽돌 기계의 설계는 고유한 사고의 족쇄를 깨고 진동 테이블, 모터 빔 프레임 및 측면 프레임 구성 요소를 포함하여 모두 나사 연결 설계인 고품질 나사 커넥터를 많이 사용하여 장비의 유지 관리 및 고장률이 매우 낮으므로 고객의 다양한 생산 조건을 쉽게 충족하고 마모 부품의 교체 시간을 크게 단축할 수 있습니다.
또한 Zenit 1500 장비에는 최신 제어 및 자동 진단 시스템, 서보 진동 시스템 등 다양한 첨단 지능형 장비와 시스템이 탑재되어 있어 작업자에게 전방위적인 지원을 제공할 수 있습니다. 또한 자동신속금형교환시스템, 각종 컬러배칭 장비, 압력헤드 세척장치 등 팽창장치나 장비를 제어하기 위한 다양하고 편리하고 실용적인 프로그램도 포함되어 있어 생산 효율성과 제품 품질을 향상시킨다.

기술적인 매개변수

제품 높이
최대:	500mm
최소:	50mm
큐빙 높이
최대. 생산 영역(표준 크기 팔레트에서 생산)	1320*1150mm
팔레트 크기(표준)	1400*1200mm
강판의 두께	14mm
나무 팔레트의 두께	50mm
베이스 믹스 재료통 용량(페이스 믹스 호퍼 제외)	2500L
기계 무게
페이스 믹스 장치 포함	36T
기계 치수
최대. 총 길이	8500mm
최대. 총 높이	4885mm
최대. 총 너비	3300mm
기계 기술 매개변수/에너지 소비
진동 시스템	서보 진동 시스템
진동 테이블	최대 175KN
상부 진동	최대 35KN
유압
총 흐름	540L/분
작동 압력	160bar
최대. 힘	160KW
제어 시스템	SIEMENS S7-1500, 터치스크린 콘솔

기술 우위

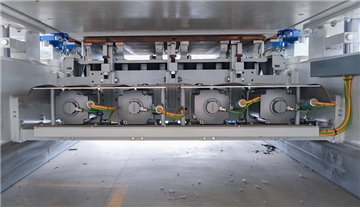

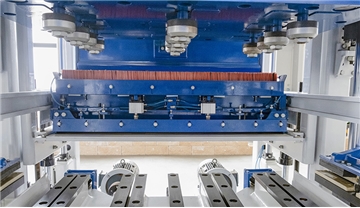

Zenith "울트라 다이내믹" 서보 진동 기술

"초동적" 서보 진동 기술은 블록 기계용으로 특별히 설계된 고효율, 자체 적응형 진동 시스템입니다. 서보 모터는 가장 짧은 반응 시간에 가장 빠른 응답을 제공하고, 가장 높은 진동 성능을 실현하며, 시멘트 소비를 줄이고, 생산 주기를 단축하며, 생산 장소에서 고밀도 콘크리트 제품을 생산할 수 있습니다. 진동 시스템은 다양한 콘크리트 제품의 생산 요구 사항에 적응할 수 있습니다.

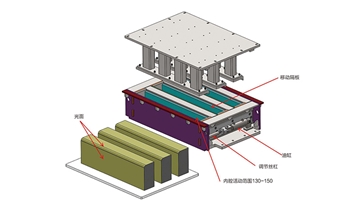

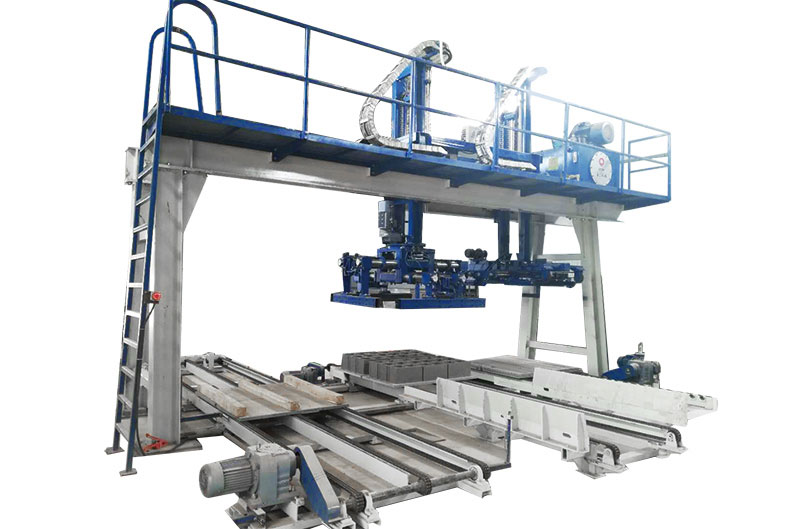

정확하고 빠른 금형 교환 시스템

자동 금형 교환 시스템은 다중 장치 연계 및 협력을 기반으로 하는 시스템으로 지능형 시스템 운영을 통해 신속한 금형 교환을 실현합니다. 금형이 주 기계로 옮겨지면 호이스팅 시스템은 빠른 금형 교환 장치에서 자동 금형 교환을 실현하고 탬퍼 헤드와 금형 상자는 자동으로 공압식으로 고정됩니다. 안전하고 효율적이며 작동 및 유지관리가 쉽고 금형 교체 시간은 10~15분입니다.

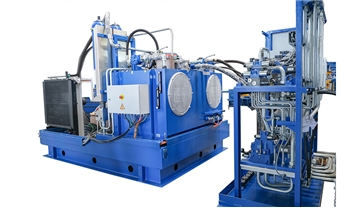

고정밀 서보 유압 시스템

유압 시스템은 고급 가변 용량형 펌프와 피드백 서보 밸브 시스템을 채택합니다. 압력, 속도 및 위치는 폐쇄 루프 디지털 제어로 유압 펌프의 흐름과 압력을 자동으로 조정할 수 있습니다. 독립적인 오일 온도 제어 시스템은 자동화 수준과 정밀도가 높으며 작업 효율을 10%-20% 향상시킬 수 있습니다. 에너지 절약, 소음 감소, 고효율 및 환경 보호 특성을 가지고 있습니다.

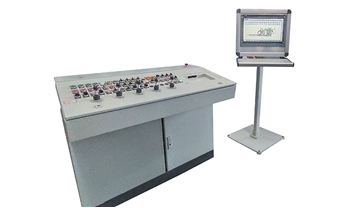

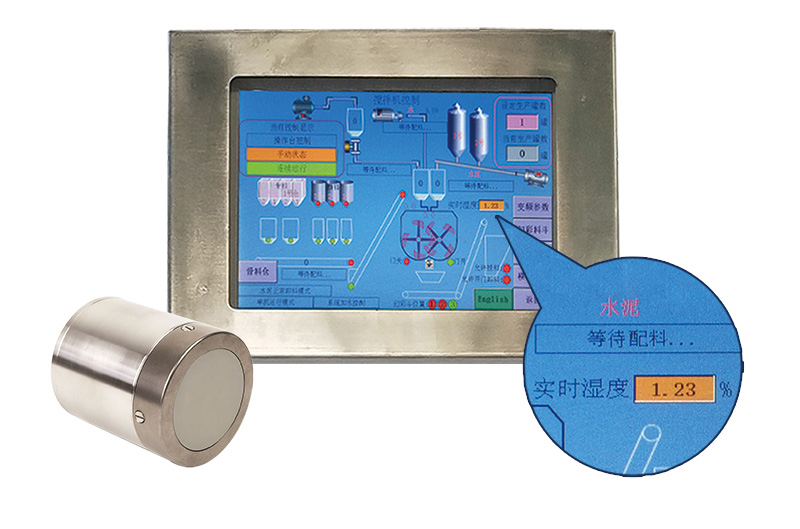

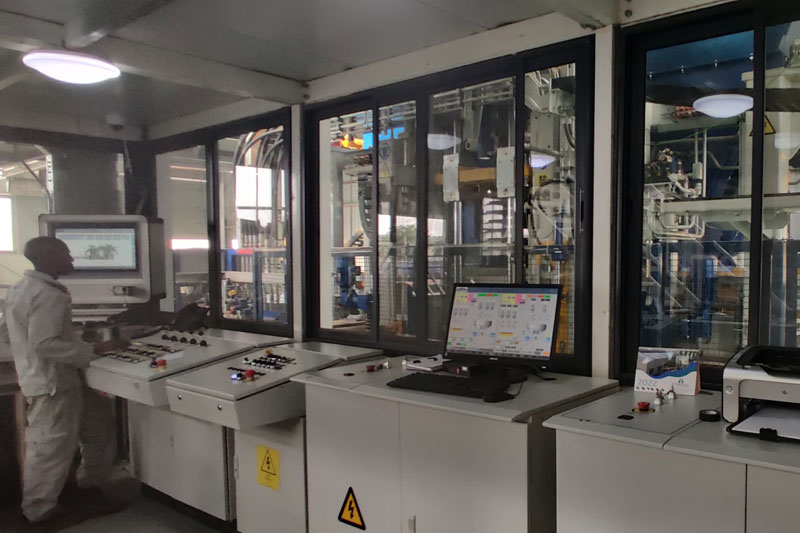

완전히 통합된 자동 제어 시스템

세계에서 가장 진보된 Siemens TIA-Portal 시리즈 PLC의 자동 제어 플랫폼을 채택하십시오. 더 빠르고 정확하며 안정적인 작동 능력과 간섭 방지 능력을 갖추고 있습니다. 플랫폼 제어 기술을 통한 유연한 출력은 장비의 격렬한 충격 작용을 방지하고 장비의 수명을 연장할 수 있습니다. 인간-컴퓨터 상호 작용 시스템 및 제어 시스템 신호의 시각적 표시 및 진단은 작동 및 작업을 크게 촉진합니다.

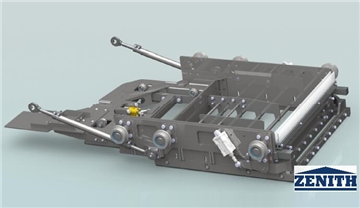

지능형 공급 시스템

공급 시스템은 특허받은 360 회전 교반 공급 기술을 채택하고 교반 그룹에는 다양한 금형 사양에 따라 공급 모드를 지능적으로 조정할 수 있는 시뮬레이션 계산 교반 롤러가 장착되어 있습니다. 먹이의 균일성과 효율성을 실현하십시오. 건설 폐기물 및 광미와 같은 특수 재료의 최상의 공급 모드에 더 적합할 수 있습니다. 실린더 스크래핑 및 블로잉 장치를 사용하면 골재 잔여물이 직물 색상에 미치는 영향을 방지하고 제품의 표면 색상을 더욱 아름답게 만들 수 있습니다.

정확한 서보 제어 시스템

신호 피드백을 통해 진동의 위상과 속도가 제어되고 동기화가 높습니다. 고속 대기 및 고주파 작동은 고효율로 사이클 시간을 1.5초 단축할 수 있습니다. 서보 컨트롤러는 북형 단일 축 모터 모듈이며 드라이버는 공통 DC 버스 연결 모드(재생 에너지 활용 및 재활용 가능)를 채택하여 에너지 소비를 15% 줄일 수 있습니다. 제동 효과가 더 좋습니다.

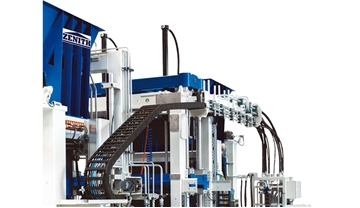

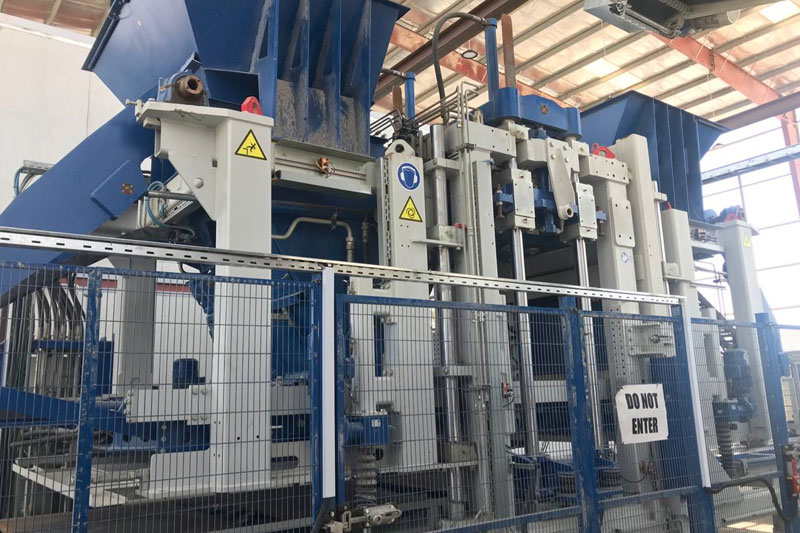

독일 버전의 고품질 프레임 디자인

메인 프레임은 Zenith 벽돌 기계 기술로 설계한 고강도 용접 프레임 구조를 채택하고 맞춤형 특수 형강으로 용접됩니다. 디자인이 합리적이고 용접이 균일하고 아름답습니다. 전체 프레임은 노화 진동으로 처리되어 프레임의 높은 품질과 높은 안정성을 보장합니다. 첨단 구조 설계 프로세스를 통해 본체의 확장이 가능하며, 측면 금형 개폐 기능 캐비닛, 보드 드로잉(코어) 기능 및 폴리스티렌 보드 이식 기능은 나중에 추가될 수 있습니다.

선도적인 지능형 클라우드 서비스 시스템

QGM&Zenith 지능형 장비 클라우드 서비스 플랫폼은 온라인 모니터링, 원격 업그레이드, 원격 오류 예측 및 오류 자가 진단, 장비 상태 평가를 실현합니다. 장비 작동 및 애플리케이션 상태 보고서 및 기타 기능을 생성합니다. 원격 서비스는 사용자의 문제를 신속하게 진단하고 해결할 수 있습니다. 모든 것은 서로 연결되어 있고, 장비의 생산과 운영은 네트워크를 통해 세계 곳곳에서 볼 수 있습니다.

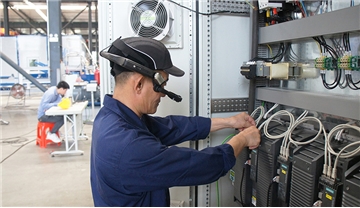

지능형 AR 유지관리 기술

지능형 장비 클라우드 서비스 플랫폼을 기반으로 고급 AR 서비스 안경을 갖춘 QGM의 지능형 AR 유지 관리 기술 서비스를 구축할 수 있으며 이를 통해 오류 오류의 신속한 위치 파악과 실시간 솔루션 생성을 실현할 수 있습니다. 클라우드 서비스 플랫폼과의 실시간 연동을 통해 온라인 실시간 음성 및 그래픽 커뮤니케이션과 사용자, 기공사, 애프터엔지니어 간 공유가 가능하며, "당신이 내 눈"을 세심하게 만들어 원격 전문가 수준의 "정밀수술" 유지관리 서비스를 구축할 수 있습니다.

확장 가능한 자동 제어 시스템

측면 금형 개폐 장치(유색 표면층이 있는 연석), 수평 홈 당김 장치(물 보존 벽돌/연동 중공 블록) 및 폼 이송 장치(단열 블록)와 같은 확장 가능한 기계적 기능 인터페이스가 예약되어 있어 다기능 신제품 생산의 신속한 매칭을 실현할 수 있습니다. 강력한 확장성을 가지며 사용자의 중앙 제어 시스템과 호환될 수 있는 DCS PN 데이터 인터페이스가 예약되어 있습니다. 또한 장비 생산 과정에서 사용자의 새로운 요구 사항을 실현하고 장비 소프트웨어를 업그레이드 및 최적화할 수 있습니다. 사용자에게 장기적인 부가 가치 서비스를 제공합니다.

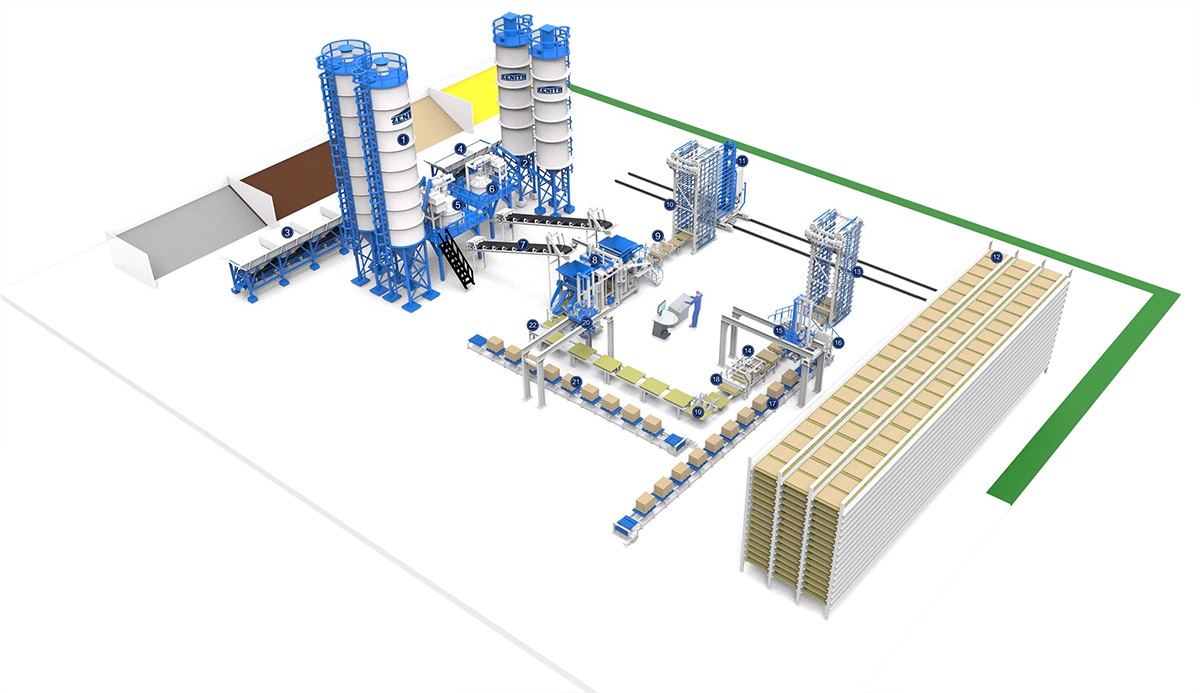

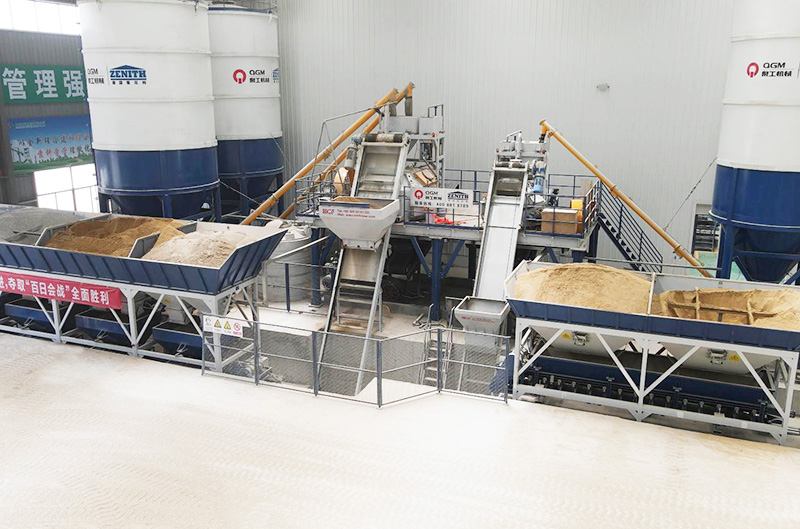

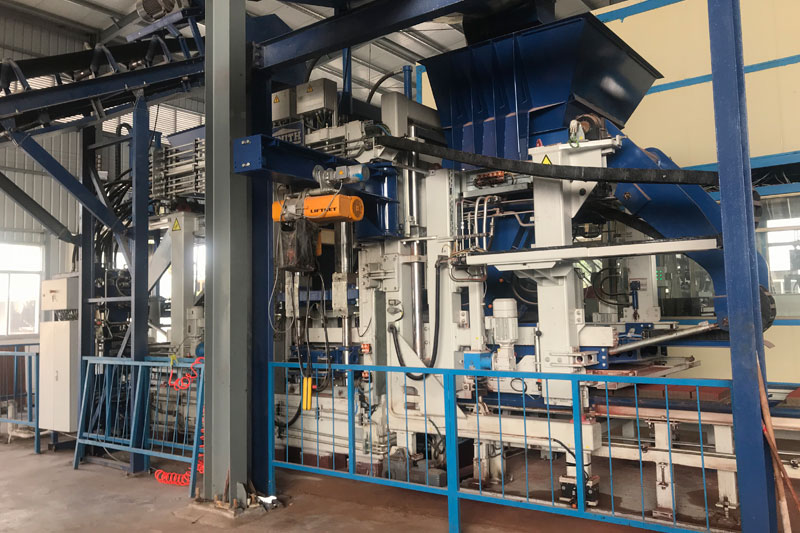

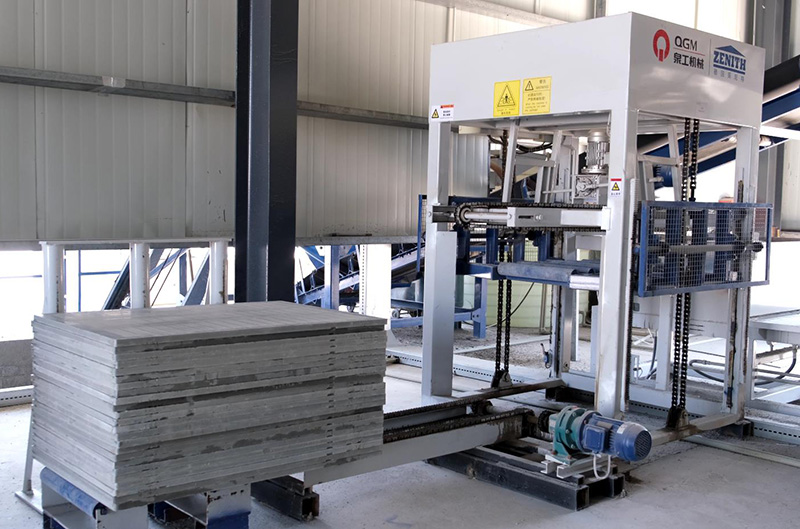

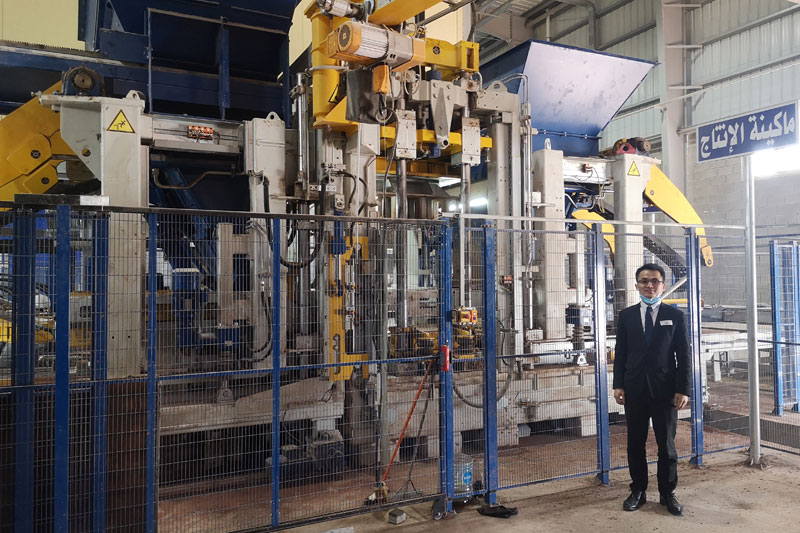

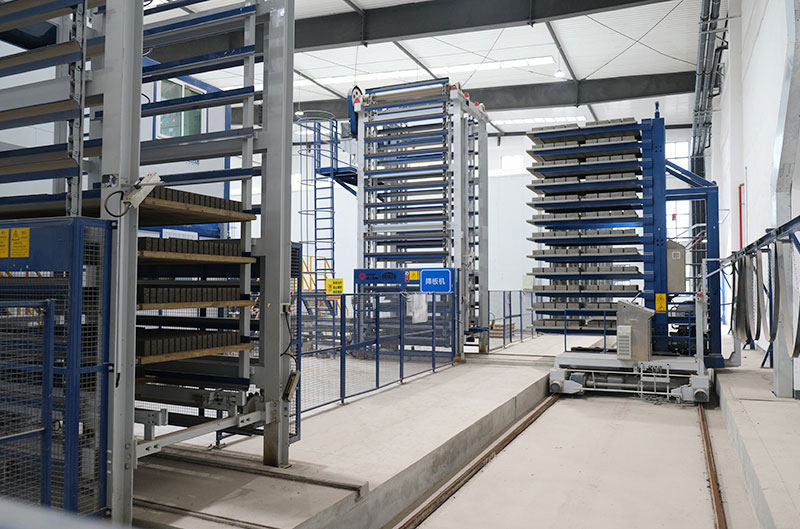

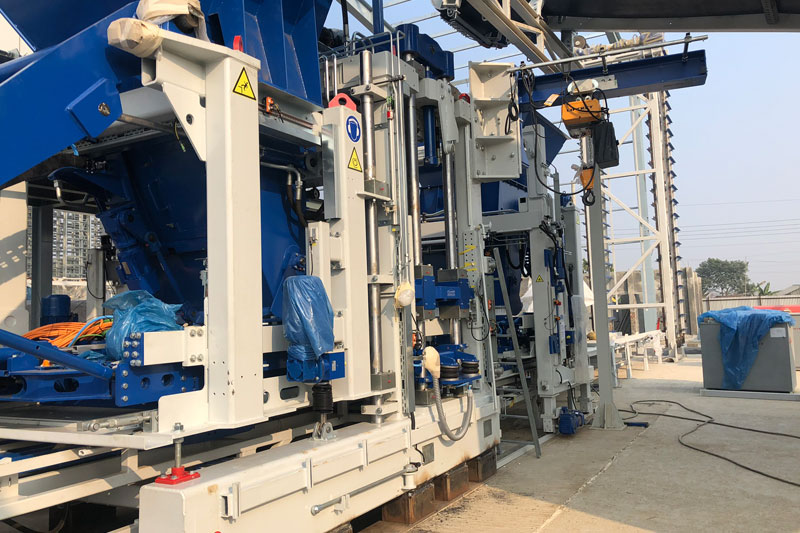

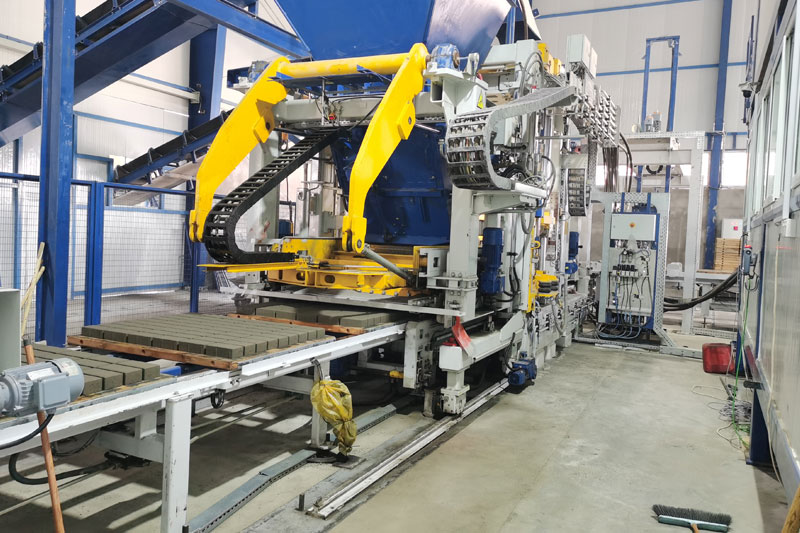

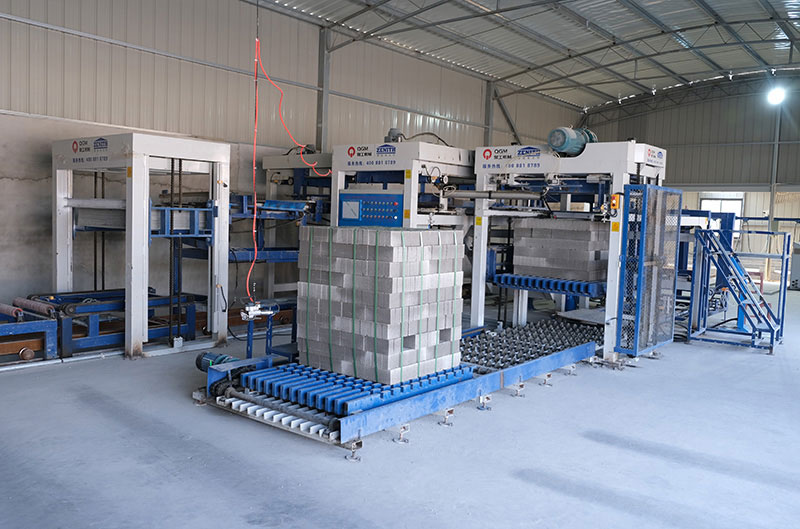

제니스 1500생산 라인
